聯軸器有哪些分類及對應的應用?

人氣:發表時間:2022-07-04 15:05
  聯軸器是指聯接兩軸或軸與回轉件,在傳遞運動和動力過程中一同回轉,在正常情況下不脫開的一種裝置。有時也作為一種安全裝置用來防止被聯接機件承受過大的載荷,起到過載保護的作用。聯軸器,是軸與軸高精度連接的接口。
  聯軸器又稱聯軸節。用來將不同機構中的主動軸和從動軸牢固地聯接起來一同旋轉,并傳遞運動和扭矩的機械部件。有時也用以聯接軸與其他零件(如齒輪、帶輪等)。常由兩半合成,分別用鍵或緊配合等聯接,緊固在兩軸端,再通過某種方式將兩半聯接起來。聯軸器可兼有補償兩軸之間由于制造安裝不精確、工作時的變形或熱膨脹等原因所發生的偏移(包括軸向偏移、徑向偏移、角偏移或綜合偏移);以及緩和沖擊、吸振。

  常用的聯軸器大多已標準化或規格化,一般情況下只需要正確選擇聯軸器的類型、確定聯軸器的型號及尺寸。必要時可對其易損的薄弱環節進行負荷能力的校核計算;轉速高時還需驗算其外緣的離心力和彈性元件的變形,進行平衡校驗等。

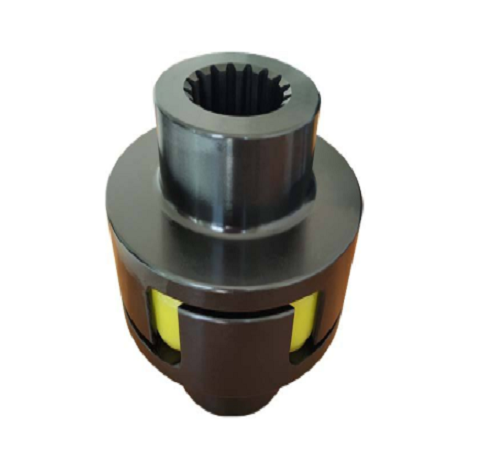

梅花形彈性聯軸器

  聯軸器分類詳細介紹如下:
  1.鼓形齒式聯軸器:這是一種多用于傳動裝置的聯軸器,由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成,靠?jī)?nèi),外齒的嚙合傳遞轉矩,并通鼓形外齒套的直齒的內齒圈的軸線擺動(稱角向位移)來補償倆傳動軸線的相對偏移,鼓形齒式聯軸器有著傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。
  2.膜片聯軸器:這是一種沒有相對滑動的聯軸器,不需要潤滑、密封,無噪聲,基本不用維修,膜片聯軸器一般多用于高溫、高速、有腐蝕介質工況環境的軸系傳動。
  3.星形彈性聯軸器:這聯軸器有著很好的彈性元件,可避免由于沖擊產生的內部變形及離心力產生的外部變形,具有緩沖、減震、耐磨、拆裝方便等優點。
  4.梅花形彈性聯軸器:這種聯軸器是由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,其優勢是即使兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用,所以梅花形彈性聯軸器多用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合。
  5.彈性柱銷齒式聯軸器:這種聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接,有一定的補償兩軸相對偏移的性能,適用于中等和較大功率傳動但是并不適用于對減振有要求和噪聲需要嚴加控制的工作部位。
  6.十字滑塊聯軸器:這種聯軸器也被稱之為金屬滑塊聯軸器,由兩個在端面上開有凹槽的半聯軸器和一個兩面帶有凸牙的中間盤組成,其滑塊呈圓環形,用鋼或耐磨合金制成,適用于轉速較低,傳遞轉矩較大的傳動。
  7.滑塊聯軸器:這種聯軸器與十字滑塊聯軸器的結合比較相似,不同的是在于中間十字滑塊為方形滑塊,利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動,以實現兩半聯軸器聯接,多用于轉速很低的工作位置。
