          公司簡介 收藏鑫宸 在線留言 歡迎來到濟寧鑫宸傳動機械有限公司!

          全國服務熱線0537-7520299
          150-6905-5072

          熱門關鍵詞

          傳動軸 萬向軸 聯軸器

          當前位置:首頁 > 產品中心 > 產品結構分類 > SWC型 重型萬向軸

          濟寧鑫宸傳動機械有限公司


          聯系人:高經理

          電     話:0537-7520299

          手     機:15069055072 / 13290300020

          郵     箱:jnxinchen@126.com


          prevnext

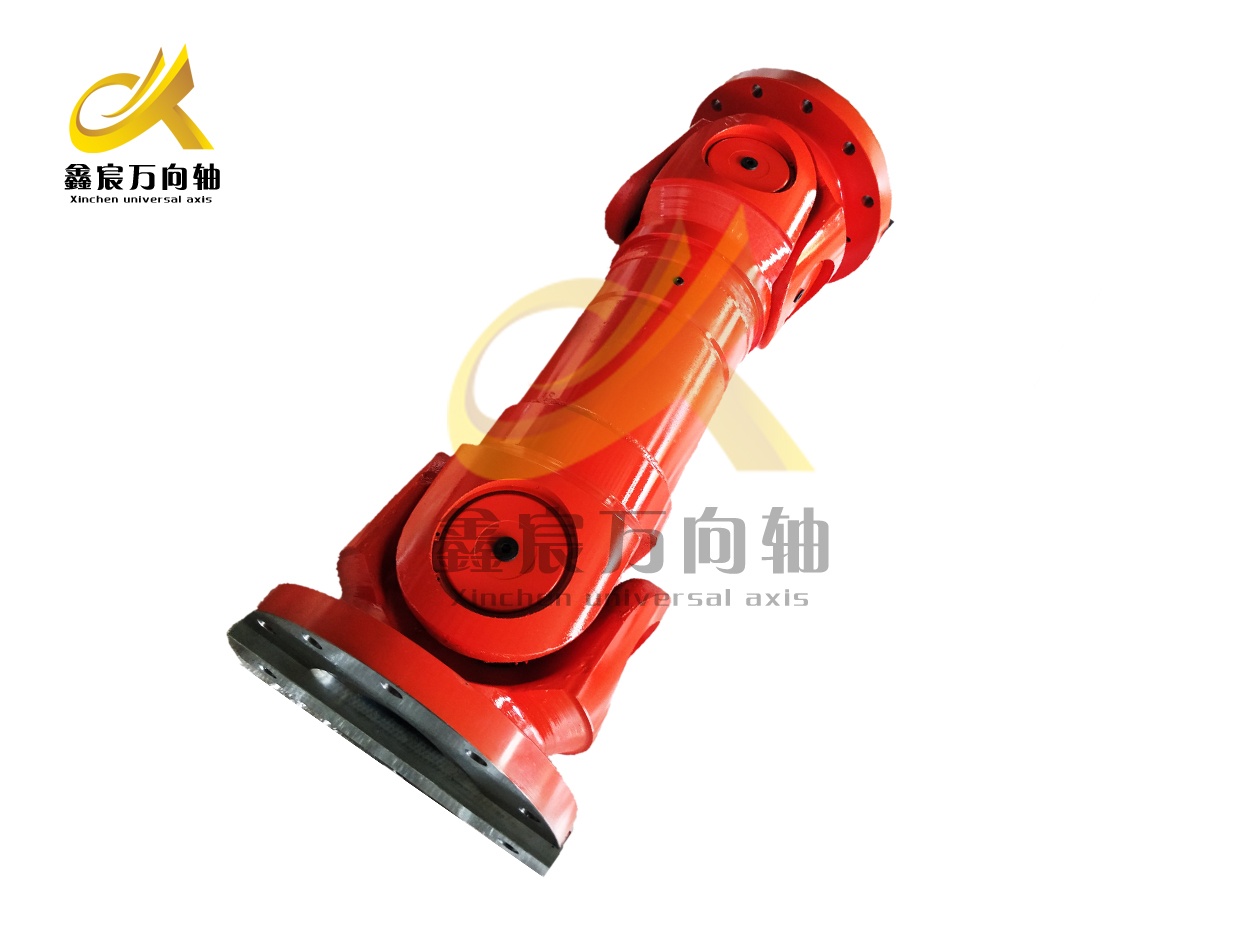

          SWC390A-1300

          產品分類: SWC型 重型萬向軸
          型號:SWC390A
          理論轉矩:320000N.m
          疲勞轉矩:160000N.m
          軸線折角:
          伸長量:170mm
          訂購熱線:0537-7520299


          重型萬向軸專用于冶金機械、造紙機械、木工機械、橡塑機械、礦工機械、紡織機械、石油機械、船舶機械等機械設備配套

          一、適用范圍:

          重型萬向軸主要適用于軋鋼機、穿孔機、矯直機、破碎機和船舶驅動等機械使用場合,是應用廣泛的萬向軸產品系列。其法蘭直徑為160-620mm,傳遞額定轉矩范圍16-1000kN.m,軸線折角為15°。

          二、結構特點:

          1、萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,并可靠地傳遞轉矩和運動。

          2、中型萬向聯軸器的特點是:具有結構緊湊,傳動扭矩大,使用壽命長,能長期在惡劣工況因素下使用等優點。

          三、選型與保養:

          根據JB5513-2006標準,SWC-Ⅰ和SWC型萬向聯軸器參考按下列方法選型:

          計算轉矩由式(1)、式(2)或式(1)、式(3)求出:

          1)式中:Tc — 計算轉矩,N·m;

          T — 理論轉矩,N·m;

          Pw — 驅動功率,kW;

          PH — 驅動功率,hp;

          n — 工作轉速,r/min;

          K — 工作情況系數

          2)工作情況系數K

          負荷性質

          使用萬向軸的設備名稱

          K

          輕沖擊載荷

          發電機/離心泵/通風機/木工機床/皮帶運輸機

          1.1-1.3

          中沖擊載荷

          壓縮機(多缸)/活塞泵(多缸)/小型型鋼軋機/連續線材軋機/輸送機主傳動

          1.3-1.8

          重沖擊載荷

          造紙機/船舶驅動/運輸輥道/連續管軋機/連續工作輥道/中型型鋼軋機/壓縮機(單缸)活塞泵(單缸)/攪拌機/壓力機/矯直機/起重機主傳動/球磨機

          2-3

          特重沖擊載荷

          起重機輔助傳動/破碎機/可逆工作輥道/卷取機/破磷機/初軋機

          3-5

          極重沖擊載荷

          軋機送料輥道/厚板剪切機

          6-15

          注:1、一般情況下按所傳遞轉矩和軸承壽命選擇萬向聯軸器,也可根據機械設備的具體使用要求,只校核扭轉強度或軸承壽命中的一項;

          2、當聯軸器在水平和垂直面間同時存在軸線折角時,還應計算其合成軸線折角;

          3、部分特殊使用工環境況下,萬向聯軸器在選型階段要考慮使用轉速及動平衡的需求;

          4、十字軸式萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速等相關因素綜合選用。濟寧鑫宸傳動機械有限公司提供中型萬向軸選型、萬向軸參數設計、研發及萬向軸生產等一站式服務,萬向軸生產廠家直接供貨,讓您省時、省力、省心。同時提供SWC中型萬向聯軸器的運輸與儲存、安裝與使用、保養與維修等方面的技術指導。

          * 表示必填采購:高速線材軋機萬向軸SWC490
          * 聯系人: 請?zhí)顚懩恼鎸?shí)姓名
          * 手機號碼: 請?zhí)顚懩穆?lián)系電話
          電子郵件:
          聯系地址:
          * 采購意向描述:
          請?zhí)顚?span id="vbf955zt5" class="span_b">采購的產品數量和產品描述,方便我們進行統一備貨。
